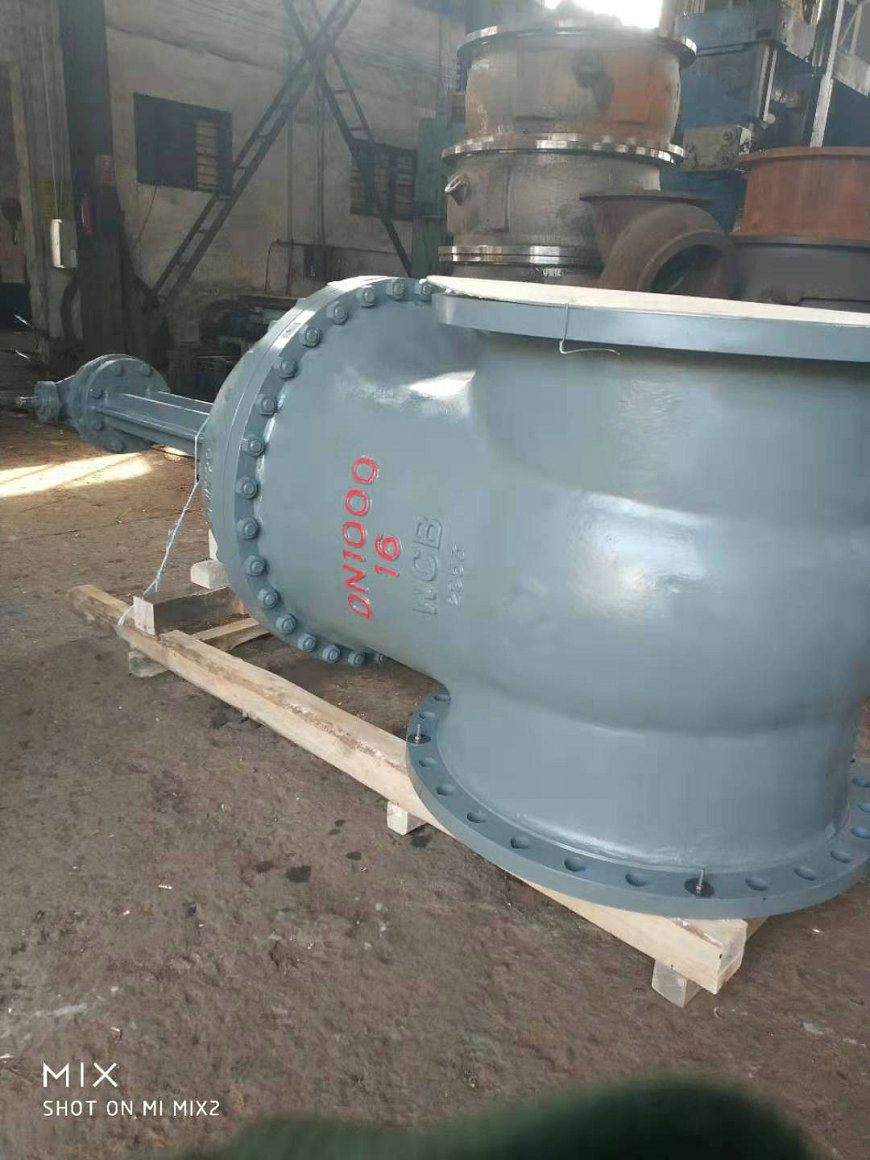

伞齿轮大口径闸阀 Z541H-16C DN1000 DN1100 DN1200 伞齿轮
来源:未知 | 发布时间:2021-06-15 | 浏览次数:

Z541H-16C DN1000伞齿轮大口径闸阀 产品概述:
电动法兰闸阀是由闸阀阀体配用多回转式电动执行器,使阀板作上下直线运动,实现远程控制阀位开关,方便快捷。能恩阀门品牌电动法兰闸阀适用于公称压力PN1.6~16.0MPa,工作温度≤-29℃~500℃的石油、化工、水力、火力电站各种系统的管路上实现远程控制阀位开关,切断或接通管路介质。电动契式闸阀适用介质为:水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。
Z541H伞齿轮大口径闸阀的特点:
重量轻:本体采用高级球黑铸铁制成,重量较传统闸阀重量减轻约20%~30%,安装维修方便。
平底式闸座:传统的闸阀往往在通水洗管后即因外物诸如石头,木块、水泥、铁屑、杂物等淤积于阀底凹槽内,容易造成无法关闭紧密而形成漏水现象,弹性座封闸阀底部采用与水管机同的平底设计,不易造成杂物淤积,使流体畅通无阻。
整体包胶:闸板采用***的橡胶进行整体内、外包胶,欧洲***的橡胶硫化技术使得硫化后的闸板能够保证***的几何尺寸,且橡胶与球墨铸闸板接着牢靠,不易脱落及弹性记忆佳。水
精铸阀体:阀体采用***铸造,***的几何尺寸使得阀体内部无需任何精加工即可保证阀门的密封性。
Z541H伞齿轮大口径闸阀具有以下优点:
流体阻力小 , 密封面受介质的忡刷和侵蚀小。
开闭较省力。
介质流向不受限制 , 不扰流、不降低压力。
形体简单 , 结构长度短,制造工艺性好,适用范围广。
Z541H-16C DN1000伞齿轮大口径闸阀主要设计规范:
设计与制造 GB/T12234
连接端尺寸 结构长度 GB/T12221
法兰尺寸 JB79
检验与试验 JB/T9092
材料 碳钢 GB/T12229
不锈钢 GB/T12230
标志 GB/T12220
供货 JB/T7928


Z541H-16C DN1000伞齿轮大口径闸阀主要零件材料:
阀体、阀盖 阀板 阀座 阀杆 填料 适用介质 适用温度(≤℃)
WCB WCB+D507MO D577 2Crl3 柔性石墨 水、油品、蒸汽 425
ZGlCr5MO ZGlCr5M0+ Stellite12 1Crl8Ni9+ Stellite6 25Cr2M01VA 柔性石墨 水、油品、蒸汽 550
ZGlCrl8Ni9Ti Crl了Ni2 1Crl8Ni9+ Stellite6 1Crl8Ni9Ti PTFE 硝酸类、碱类 200
ZG00Crl7Nil4M02 316L+ Stellite12 316L+Stel1ite6 316L PTFE 尿素、甲铵液、磷酸 200
Z541H-16C DN1000伞齿轮大口径闸阀主要设计规范:
设计与制造 GB/T12234
连接端尺寸 结构长度 GB/T12221
法兰尺寸 JB79
检验与试验 JB/T9092
材料 碳钢 GB/T12229
不锈钢 GB/T12230
标志 GB/T12220
供货 JB/T7928


Z541H-16C DN1000伞齿轮大口径闸阀主要零件材料:
阀体、阀盖 阀板 阀座 阀杆 填料 适用介质 适用温度(≤℃)
WCB WCB+D507MO D577 2Crl3 柔性石墨 水、油品、蒸汽 425
ZGlCr5MO ZGlCr5M0+ Stellite12 1Crl8Ni9+ Stellite6 25Cr2M01VA 柔性石墨 水、油品、蒸汽 550
ZGlCrl8Ni9Ti Crl了Ni2 1Crl8Ni9+ Stellite6 1Crl8Ni9Ti PTFE 硝酸类、碱类 200
ZG00Crl7Nil4M02 316L+ Stellite12 316L+Stel1ite6 316L PTFE 尿素、甲铵液、磷酸 200
Z541H伞齿轮大口径闸阀1.6MPa主要连接尺寸

尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L mm 130 150 160 180 200 250 265 280 300 325 350 400 450 500 550 600 650 700 800
H mm 175 180 210 210 350 358 373 435 500 614 674 818 1225 1415 1630 1780 2050 2181 2599
W mm 180 180 200 200 200 240 240 280 320 360 360 400 450 500 500 600 720 720 720
Z541H伞齿轮大口径闸阀2.5MPa主要连接尺寸
尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L mm 130 150 160 180 200 250 265 280 300 325 350 400 450 500 550 600 650 700 800
H mm 175 180 210 210 350 358 373 435 500 614 674 818 1225 1415 1630 1780 2050 2181 2599
W mm 180 180 200 200 200 240 240 280 320 360 360 400 450 500 500 600 720 720 720
4.0MPa主要连接尺寸
尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L mm 130 150 160 180 200 250 280 310 350 400 450 550 650 750 850 950
H mm 175 180 210 210 350 358 373 435 500 614 674 818 1225 1415 1630 1780
W mm 180 180 200 200 200 240 240 280 320 360 360 400 450 500 500 600
6.4MPa主要连接尺寸
尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L mm 170 190 210 230 240 250 280 320 350 400 450 550 650 750 850 950
H mm 175 180 210 230 350 359 373 435 500 614 674 818 970 1145 1280 1450
W mm 120 120 140 160 200 240 280 320 360 400 400 450 560 640 800 800
10.0MPa主要连接尺寸
尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250
L mm 170 190 210 230 240 250 280 310 350 400 450 550 650
H mm 175 180 210 230 350 359 373 435 500 614 674 818 970
W mm 120 120 160 180 240 280 320 360 400 450 560 640 7
16.0MPa主要连接尺寸
尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200
L mm 170 190 210 230 240 300 340 390 450 525 600 750
H mm 175 180 210 230 350 359 373 435 500 614 674 818
W mm 120 120 140 160 200 240 280 320 360 400 400 450


经营范围

        奈示阀门专业设计制造各类成套气动切断阀、气动调节阀、液控蝶阀、液动球阀及气动液动执行器和液压站。代加工球墨、碳钢、不锈钢等材质PN6~PN100,DN600~DN2400大口径闸阀、截止阀、止回阀、球阀、蝶阀、水力控制阀、调流调压阀。销售配套通用手动阀和各型电动阀门成套。欢迎来电详询。
